随着市场对锂电池能量密度需求的不断提升，理论容量远超传统石墨的硅基负极材料被视为未来必然之路。然而，其在充放电过程中高达300%以上的周期性体积变化，会使普通铜箔集流体产生不可逆变形、开裂失效，导致电池循环寿命急剧下降，这已成为制约行业发展的世界级瓶颈。

当前，业界在持续寻找一种“刚柔并济”的集流体，它必须足够强韧，以束缚硅材料的膨胀；又必须足够稳定，以保证极片在长期循环中不分层、不开裂。海亮新材所突破的800MPa级电解铜箔在达到高强度的同时仍能保持良好塑性，延伸率超5%，有望成为解决该难题的“金钥匙”。

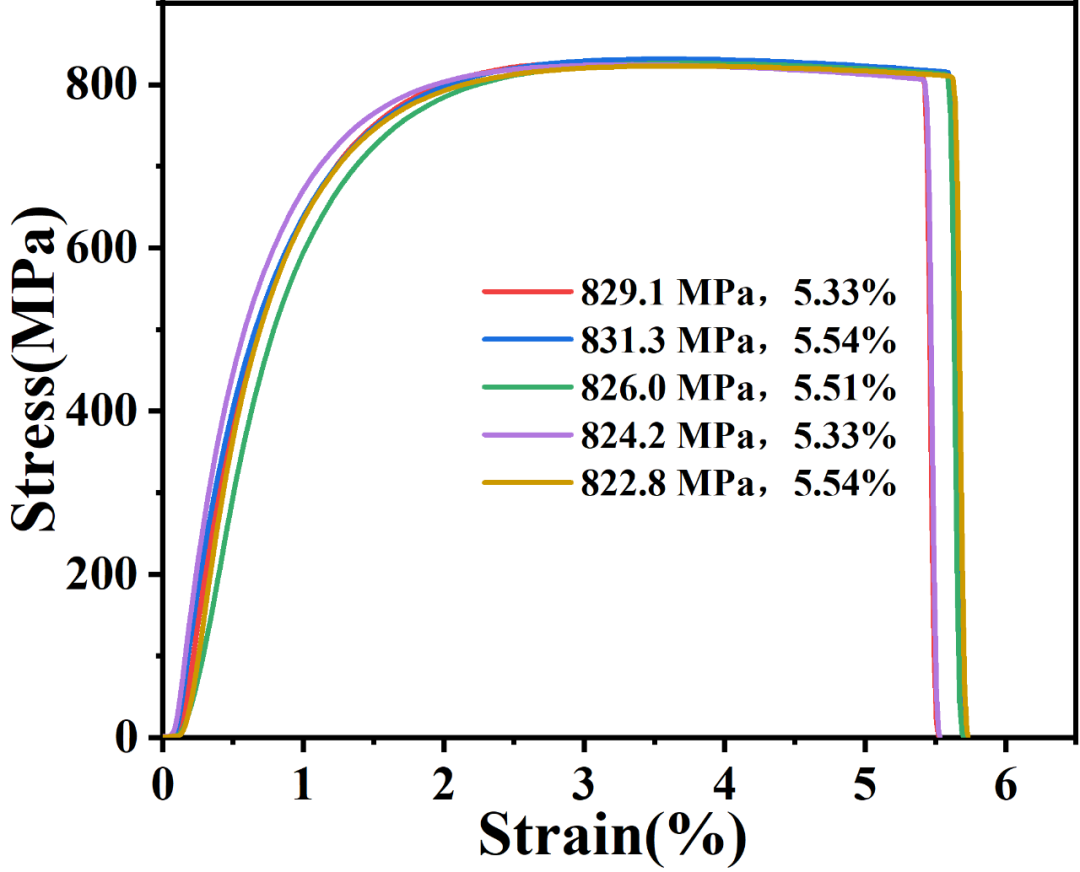

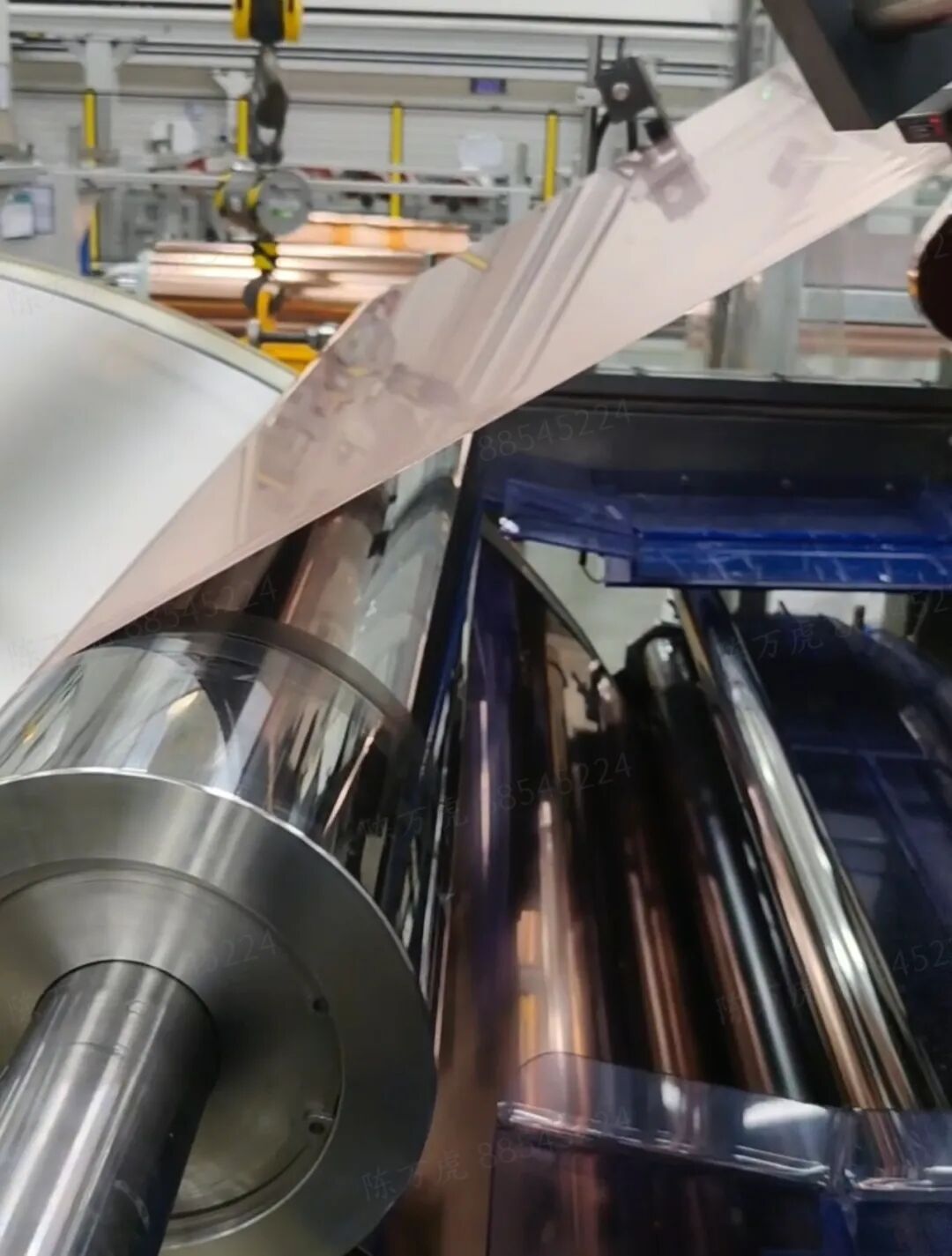

左图：特高强铜箔应力-应变曲线                                                                                             右图：特高强铜箔生产现场图

将厚度仅6微米的铜箔强度推向800MPa以上，是一项极限工艺的挑战。这要求从微观分子结构到宏观制备工艺的全链条创新。首先，常规工艺在高抗拉（＞600MPa）状态下极易因脆性引发烧边、断箔等工艺问题，难以稳定化生产；其次超高强度下带来微观结构非稳定状态，造成铜箔内应力升高形成卷曲状态，难以保持性能稳定。

海亮新材通过独创性的添加剂体系与精细化控制，在铜箔内部构筑了特殊的纳米晶结构。这一结构使其在获得超高强度的同时，内应力得到完美平衡，从而实现了极高的抗拉强度（>800MPa）和极低的翘曲（<3㎜）的平衡。从特高强铜箔的背向散射电子衍射图像可以看到，所得铜箔具有大量小于100 nm的超细晶粒，这些细小的晶粒以一种“细晶强化”的机制使得铜箔具有如此高的抗拉强度。

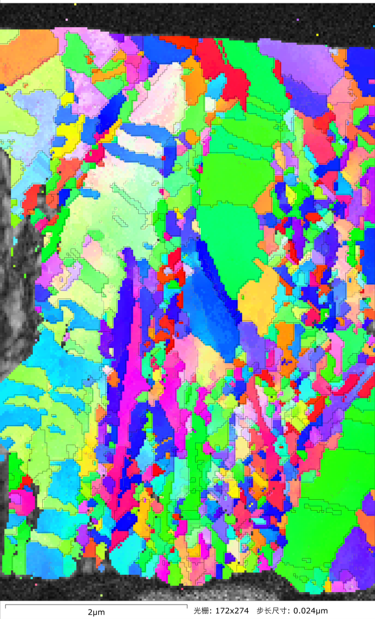

  特高强铜箔高分辨背向散射电子衍射图像

以技术攻坚破局，以量产实力领航！

海亮新材洞察全球新能源发展趋势，以前瞻眼光布局全球。以甘肃兰州为起点，相继落子印尼、摩洛哥、北美。致力于成为全球产能规模最大、基地布局最优、研发能力最强的高性能铜箔领军企业。

截至目前，甘肃基地、印尼基地已分别具备9万吨、3万吨产能，海外基地多点布局持续快速推进落地，全球供产销网络日趋完善，构建起了系统能力最强的行业竞争力。

此次6微米800MPa级特高强铜箔的全球首发，不仅是一款性能参数领先的产品，更是对海亮新材所拥有的面向未来技术平台的佐证。它证明了海亮有能力以前瞻性的材料创新，解决客户尚未完全暴露的“痛点”。海亮新材800MPa级特高强度铜箔将加速高能量密度电池体系的成熟与商业化应用，推动全球新能源产业的进一步升级。
